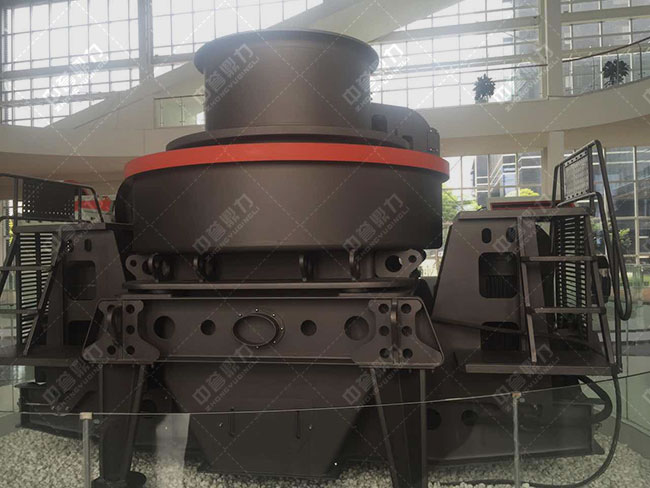

立軸沖擊式破碎機內部配件圖

立軸式沖擊破碎，又名沖擊式制砂機，適用于各種硬度的礦石物料細碎之砂處理，對處理的物料有很好的效果，使得它廣泛的使用在水泥、建筑骨料、礦山等行業中。立軸沖擊式破碎機的配件主要包括進料斗、分料器、渦動破碎腔、頁輪、主軸總成、底座以及傳動裝置等。下面就為您具體介紹。

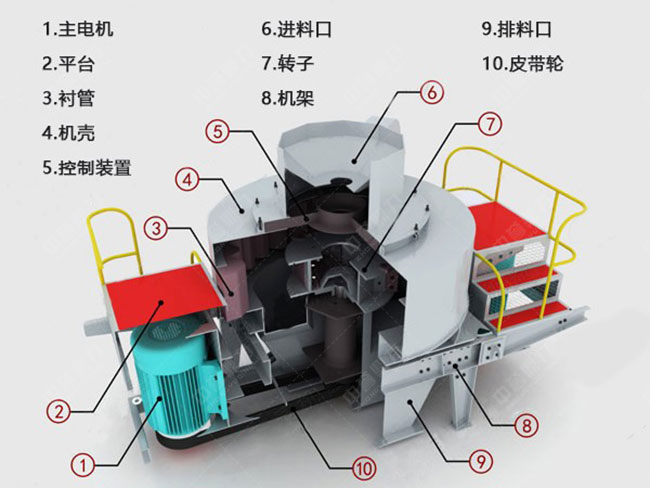

立軸沖擊式破碎機內部配件

進料斗

進料斗的結構形狀很像一個道理的棱臺體，進料口設置有耐久環，從給料設備或者傳送帶過來的物料會經由進料斗進入設備內部。

分料器

分料器一般安裝在渦動破碎腔的上部，其作用是對進入的物料進行分流。對物料進行分流之后，一部分經由入料直接進入頁輪然后加速到較高的速度拋射出去；然后另一部分物料從入料的外側進入渦動破碎腔，他們會被頁輪拋射出來的高速物料沖擊破碎。可以達到不增加功率消耗的情況下提高生產能力，加大破碎效率。

渦動破碎腔

渦動破碎腔從結構看為上下兩段的圓柱體組成的閉環空間，頁輪在渦動破碎腔內高速旋轉，內部駐留的物料會形成物料襯層。設備整個的破碎過程是在渦動破碎腔內完成，物料襯層會將腔壁隔開，讓破碎僅發生在物料之間，增加了使用時間。渦動破碎腔上的觀察孔主要是用于觀察流道口以及破碎腔頂部的襯板等部位的磨損情況，因此在正常運行的情況下需要，保障觀察孔保持閉合狀態。

頁輪

頁輪是由材料制成的一組空心圓柱體，安裝在主軸總成上的軸頭上，用圓錐套和鍵聯傳遞扭矩。頁輪在立軸沖擊式破碎機中屬于較為主要的元件，物料由頁輪上部的分料器進入頁輪，由頁輪中間的布料錐體將物料分散到不同的發射流道。在發射流道的出口處，安裝有特制的可以更換的耐久塊。

主軸總成

主軸總成顧名思義，是由軸承座、主軸以及軸承等部位構成的部件，整體安裝在底座上。在運行時用以傳遞電機的動力來帶動頁輪旋轉運動。

底座

以上說的主軸總成、渦動破碎腔以及電動機和傳動裝置等都安裝在底座上面，用以支撐整個設備。

傳動裝置

傳動裝置指的便是設備的動力部分。立軸沖擊式破碎機的電機分別安裝在主軸總成的兩側，兩電機皮帶輪和主軸皮帶輪相邊，可以讓主軸兩側手里平衡。

以上就是關于立軸沖擊式破碎機內部配件的介紹以及圖解，希望能夠讓您更加的了解。
