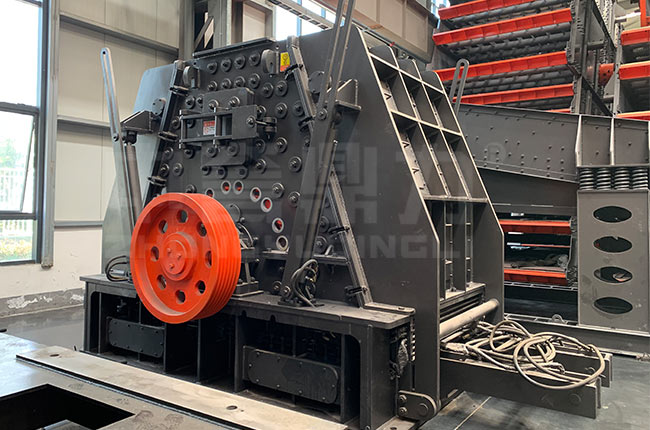

對于硬巖破碎機的結構分析介紹

硬巖破碎機是目前諸多工業中使用相當廣泛的一款硬巖破碎機械，跟著經濟發展的種類多性與施工項目的快捷發展，硬巖破碎機的研究壓在如火如荼地做出，如硬巖破碎機就是其中的一款，本文講解其構造。

硬巖破碎機的結構特點

硬巖破碎機由機架、破碎裝置和轉子三個部分組合，機架是整機的根基零零件都裝在機架上，它分上、下兩部分，用鋼板和型鋼焊接制成。

在轉子兩端的機架內壁上設有錳鋼襯板，機架頂蓋和左側壁和兩端壁構成能夠翻轉的半開式上蓋，它是借助絲桿或液壓頂和關停的，有利于調換易損配件等工作。

機架右側壁頂部有送料導板，在底部（底部）機架設有主軸承。破碎裝置它由襯板和懸掛體系所組合，襯板內壁設有高合金制成的鋸齒形襯板。

襯板一端鉸接在機架上蓋上而中間部位借助拉桿彈簧懸掛體系吊在機架上蓋，利用懸掛體系調節卸料口大小，當有無法粉碎物料時，又能起到守護作用。

轉子是由主軸、轉盤、板錘 與板錘緊固裝組合，主軸裝在機架兩端壁外側的滾動軸承里，轉盤為焊接構造件，它與主軸不是用鍵相連而是靠鎖緊與主軸牢固相連的。

硬巖破碎機粉碎物料的間隙是由送料導板、兩級襯板和從送料導板卸載點起到級襯板卸料口的圓弧所組合的間隙，稱為粉碎腔。
